【连载】开坑逆向、挖洞希沃VII代高端机售后全量固件（含板载STM32，RK30系TV板子）环境搭建篇

ArdAwA

这篇是开坑灌水帖，只有环境搭建、介绍、希沃大屏实现方案粗略介绍、和参考固件名单，第一章下周会发在这里

全系列无AI辅助或者AI文案，请你放心食用

更新频率大概周更或者2周更，分为安卓和mcu，如果这一周没更要么是暂时没动力更新要么是没有研究明白不发

被蕨机器名单：

如果没有具体型号就是不知道，如果有新设备加入会更新

分级	型号	MCU配置	TV板配置	原装OPS配置
Seewo Ultimate	BG86EB-CS51D2A-E	RK3308, STM32 H7	Amlogic A311D2

环境搭建

固件一共有3个GB大，里面包含了MCU的RTOS和安卓，你至少要给虚拟机分配8GB内存和300GB的硬盘操作这个固件，建议使用VMware和Kali系统节省时间！

WARNING:

你要用WSL注意VHDX文件在哪，如果你是从Store里面直接下的发行版，默认会安装到C盘！
你最好看https://www.cnblogs.com/Ai-Hen-Jiao-zhi/p/18560684 新建或者迁移

SUCCESS:

从Store商店下的发行版分析这个固件导致C盘爆，你先试设置里直接清除数据、卸载发行版对应的应用名
不行你去%UserProfile%\AppData\Local\Packages\CanonicalGroupLimited.Ubuntu_******\LocalState\直接删除VHDX

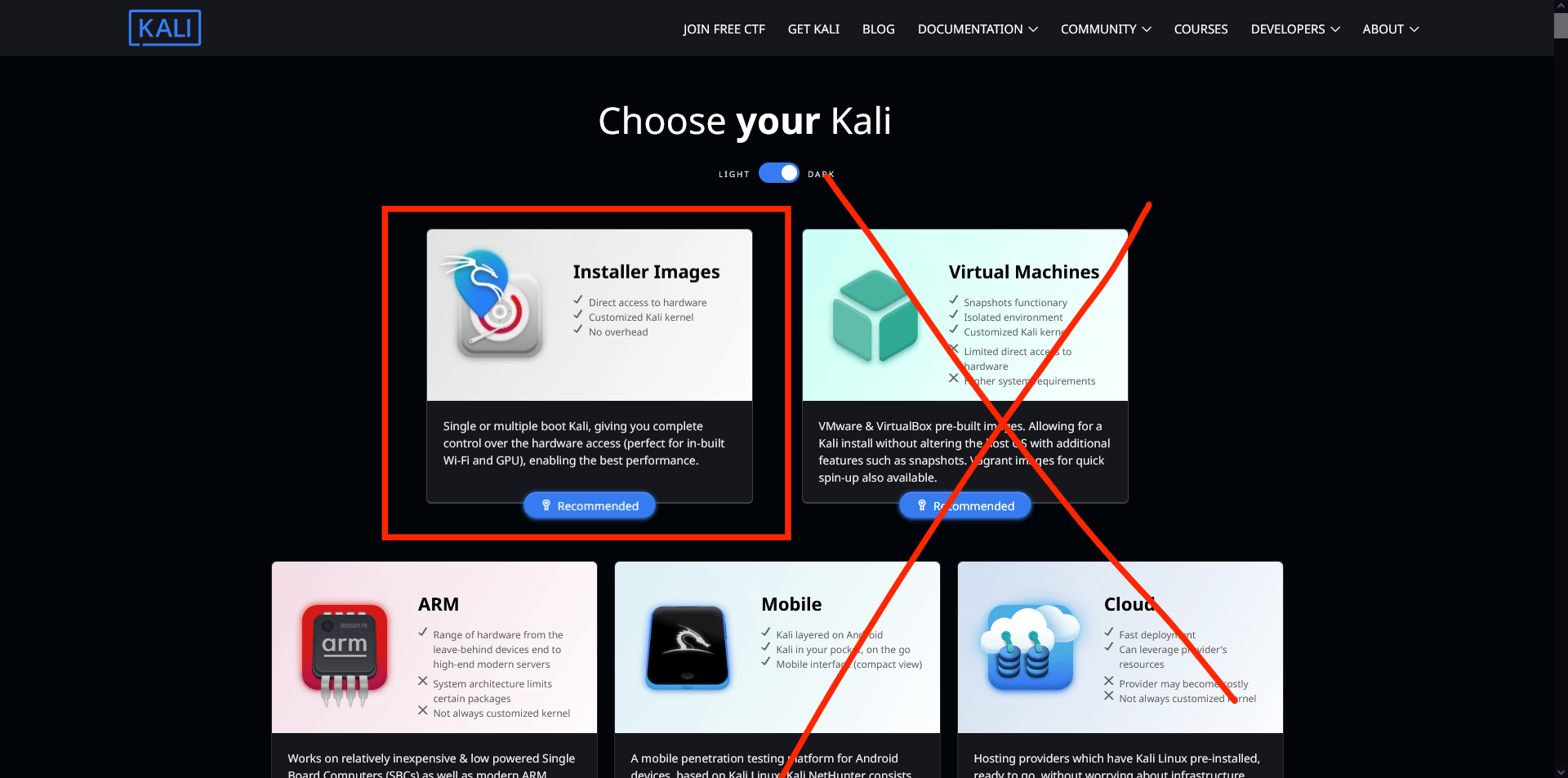

Kali镜像不要选那个虚拟机，那个不能调整磁盘大小！

安装完成之后换国内源，USTC例：

sudo sed -i '1i deb https://mirrors.ustc.edu.cn/kali kali-rolling main non-free non-free-firmware contrib \n deb-src https://mirrors.ustc.edu.cn/kali kali-rolling main non-free non-free-firmware contrib' /etc/apt/sources.list && sudo apt-get update

VMTools安装

sudo apt update # Kali是滚动发行版，update后检查upgrade
sudo apt install open-vm-tools open-vm-tools-desktop -y

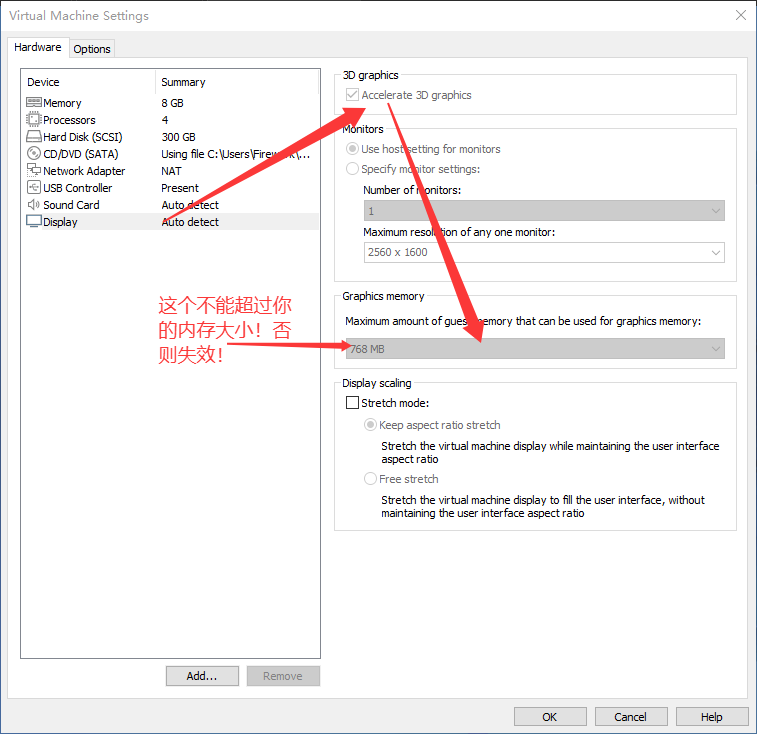

安装后要开启3D加速

关机 -> 打开虚拟机设置 -> 显示卡并按照下图所示设置。

一般显存设置1G以下就够用了

不完全逆向工具，如果缺少会接着加

反编译

基本只用Kali自带的Radare2工具（在02-资源开发），如果后续有用到别的工具我会在开头指定安装

如果你没有学过Radare2:

参考这个,基本覆盖到了能用到的命令，有没讲到的后面更新时会专门解释命令，每篇开头会介绍相较前篇增加的插件

软件名称	仓库地址
Radare2	radareorg/radare2
Ghidra	NationalSecurityAgency/ghidra
JADX	skylot/jadx

固件分析

软件名称	仓库地址	解释
Binwalk	ReFirmLabs/binwalk	固件文件提取
kpartx	opensvc/multipath-tools	自动读镜像分区表

指令集和汇编代码分析参考手册

指令集	中文教程	官方教程
ARM	https://blog.csdn.net/mickey35/article/details/82011449	https://support.arm.com/documentation/ddi0597/2026-06/Base-Instructions/LDAB--Load-Acquire-Byte-?lang=en
ARM A64	主要区别：https://zhuanlan.zhihu.com/p/624008784	https://support.arm.com/documentation/ddi0602/latest/
Thumb	https://blog.csdn.net/ASMARM/article/details/33306587	https://support.arm.com/documentation/ddi0406/b/Application-Level-Architecture/Thumb-Instruction-Set-Encoding
Thumb-2(含16位模式和32位模式)	https://zhuanlan.zhihu.com/p/714970508	https://support.arm.com/documentation/qrc0001/m/

WARNING:

ARMv7架构往后的文档，提到的Thumb都是指Thumb-2
ARM Cortex-M中，Thumb执行位标只能为1，否则会引发UsageFault，因此，MCU指令集逆向时只需要Thumb指令集即可！

希沃大屏实现方案

本身是一个巨大电视，有电源板，倍频转接板，TCON显示器驱动板，MCU板，安卓板，OPS模块组成，具体用途后面会说

yizhilanzhu

这个应该已经不算灌水贴了吧
应该投到技术分享那边去

ArdAwA

yizhilanzhu 我还什么都没干呢（

HeyCrab3

ArdAwA 更了来找我我给你改分区。

ArdAwA

HeyCrab3 拆包更了，我新文直接投那边了（

2-2-3-trimethylpentane

强强

ArdAwA

2-2-3-trimethylpentane 看看新帖，刚出（

HeyCrab3

ArdAwA 已经严肃star 好久没看过这么有技术力的东西了

Millennium

这个地方可以下到部分摄像头、音频、麦克风和算力模块的固件

https://help.seewo.com/edulyse/X6zRDS6TNd

其实还有安卓固件的链接，但是汐沃这家伙最精了，全给删了说是（）

ZCYZL

Millennium 可惜了，没有EC的只有EB的固件（除了cpu还有什么是不同的吗？）
